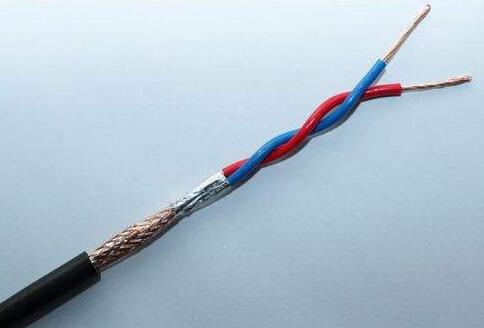

屏蔽電纜DJYJPVP22-1*2*1.0mm2
DJ－計算機電纜 T-銅芯（省略） V-聚氯乙烯J緣 Y-聚乙烯J緣 YJ-交聯聚乙烯 J緣 V-聚氯乙烯護套
前一位：2-鋼帶鎧裝 后一位：2-聚氯乙烯護套
3、型號M稱及用途
| 型號 |
M稱 |
| DJYPV |
聚乙烯J緣、銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜 |
| DJVPV |
聚氯乙烯J緣、銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜 |
| DJYJPV |
交聯聚乙烯J緣、銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜 |
| DJYPVP |
聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
| DJVPVP |
聚氯乙烯J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
| DJYJPVP |
交聯聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
| DJYPV22 |
聚乙烯J緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
| DJVPV22 |
聚氯乙烯J緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
| DJYJPV22 |
交聯聚乙烯J緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
| DJYPVP22 |
聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
| DJVPVP22 |
聚氯乙烯J緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
| DJYJPVP22 |
交聯聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
三、 屏蔽電纜DJYJPVP22-1*2*1.0mm2產品使用特性
1、額定電壓：300/500V
2、電纜導體的高長期允許工作溫度：
聚乙烯 (PE) J緣電纜為：70℃；
交聯聚乙烯 (XLPE)J緣電纜為：90℃；
聚氯乙烯(PVC)J緣電纜為：70℃、90℃、105℃；
低煙無鹵阻燃聚烯烴(HFPO)J緣電纜為：70℃、90℃。
3、電纜的低允許敷設溫度：
聚乙烯護套電纜：－20℃；
聚氯乙烯護套電纜及低煙無鹵阻燃聚烯烴護套電纜：0℃。
低于低允許敷設溫度時應預先加熱。
4、屏蔽線組的工作電容（1kHz）：
a 對于PE或XLPEJ緣電纜≤100pF/m；
b 對于PVCJ緣電纜 ≤180pF/m。
5、電纜線組間的分布電感≤0.8μH/m；
6、電纜線組間的電容不平衡：在測試頻率為1kHz，電纜長度為250m時應不大于300 pF；
7、電纜推薦允許彎曲半徑：
有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍；
其余結構電纜應不小于電纜外徑的6倍。
8、屏蔽電纜DJYJPVP22-37*3*1.0mm2的燃燒特性
成束阻燃型電纜能經受GB/T18380.3 (IEC60332-3) 規定的成束不延燃試驗，
低煙低鹵成束阻燃型電纜燃燒時煙濃度應符合GB/T17651(IEC61034)規定，燃燒析出氣體中HCl含量應≤100mg/g符合GB/T17650 (IEC60754 –1) 要求。
低煙無鹵成束阻燃型電纜燃燒時煙濃度應符合GB/T17651(IEC61034)規定，燃燒析出氣體水溶液的pH值≥4.3，電導率≤10μs/mm符合GB/T17650 (IEC60754 –2) 要求。
9、 屏蔽電纜DJYJPVP22-1*2*1.0mm2的導體直流電阻及J緣電阻
|
導 體 截面積
mm2
|
20℃時導體直流電阻
≤Ω/km
|
20℃時J緣電阻
≥MΩ·km
|
||||||
| 不鍍錫 |
鍍錫 |
聚乙烯
交聯聚乙烯
|
阻燃聚烯烴
聚氯乙烯
|
|||||
| Ⅰ類 |
Ⅱ類 |
軟結構 |
Ⅰ類 |
Ⅱ類 |
軟結構 |
|||
| 0.5 |
36.0 |
36.0 |
39.0 |
36.7 |
36.7 |
40.1 |
1200 |
12 |
| 0.75 |
24.5 |
24.5 |
26.0 |
24.8 |
24.8 |
26.7 |
1000 |
10 |
| 1.0 |
18.1 |
18.1 |
19.5 |
18.2 |
18.2 |
20.0 |
1000 |
10 |
| 1.5 |
12.1 |
12.1 |
13.3 |
12.2 |
12.2 |
13.7 |
900 |
9 |
