二.詳細介紹

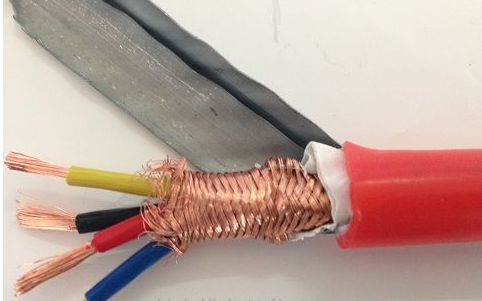

ZR-HGVFP22 ZR-HGGP22鎧裝硅橡膠耐寒電纜應用：ZR-HGVFP22 ZR-HGGP22鎧裝硅橡膠耐寒電纜適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
1、 額定電壓UO/U:600/1000V。
2、 電纜允許工作溫度范圍-60℃～+180℃。
3、 短路時（長持續間不超過5S）電纜導體的高溫度不超過250℃。
4、 電纜敷設溫度應不低于-20℃。
5、 電纜的彎曲半徑如下： 單芯電纜彎曲半徑不小于電纜外徑的15D； （D-電纜外徑） ；
三芯電纜彎曲半徑不小于電纜外徑的12D。
四.硅橡膠電纜型號M稱：
|
型 號
|
M稱
|
|
|
ZR-HGG
|
硅橡膠J緣硅橡膠護套（阻燃）電力軟電纜
|
|
|
ZR-HGGP
|
硅橡膠J緣硅橡膠護套銅絲編織屏蔽（阻燃）電力軟電纜
|
|
|
ZR-HGGP2
|
硅橡膠J緣硅橡膠護套銅帶屏蔽（阻燃）電力軟電纜
|
|
|
ZR-HGVF
|
硅橡膠J緣丁?聚氯乙烯護套（阻燃）電力軟電纜
|
|
|
ZR-HGVFP
|
硅橡膠J緣丁?聚氯乙烯護套銅絲編織屏蔽（阻燃）電力軟電纜
|
|
|
ZR-HGVF22
|
硅橡膠J緣丁?聚氯乙烯護套鋼帶鎧裝（阻燃）電力軟電纜
|
|
|
ZR-HGVFP2
|
硅橡膠J緣丁?聚氯乙烯護套銅帶繞包屏蔽（阻燃）電力軟電纜
|
|
五.硅橡膠電纜規格結構
|
規格
|
1芯
|
2芯
|
3芯
|
3+1芯
|
3+2芯
|
|
（ZR）-HGG
|
1.5～500
|
1.5～240
|
1.5～240
|
1.5～240
|
1.5～240
|
|
（ZR）-HGGP
|
1.5～500
|
1.5～240
|
1.5～240
|
1.5～240
|
1.5～240
|
|
（ZR）-HGGP2
|
1.5～500
|
1.5～240
|
1.5～240
|
1.5～240
|
1.5～240
|
|
（ZR）-HGVF
|
1.5～500
|
1.5～240
|
1.5～240
|
1.5～240
|
1.5～240
|
|
（ZR）-HGVFP
|
1.5～500
|
1.5～240
|
1.5～240
|
1.5～240
|
1.5～240
|
|
（ZR）-HGVF22
|
1.5～500
|
1.5～240
|
1.5～240
|
1.5～240
|
1.5～240
|
|
（ZR）-HGVFP2
|
1.5～500
|
1.5～240
|
1.5～240
|
1.5～240
|
1.5～240
|
六.硅橡膠電纜技術參數
1、成品電纜導體20℃時直流電阻:應滿足GB/T3956標準要求， 成品電纜導電線芯的直流電阻， 換算到電纜長度為1m， 標稱截面為1mm2和溫度為20℃時， 銅芯線芯應不大于0.0184Ω。
2、 成品電纜J緣線芯的J緣電阻： 成品電纜J緣線芯的J緣電阻， 換算到電纜長度為1km和溫度為20℃時， 導電線芯截面在50mm2及以下的應不小于50MΩ,70~185mm2的應不小于35MΩ。
3、 成品電纜應經受工頻交流試驗電壓3000V、 5min電壓試驗， J緣無擊穿。
七.電纜規格參數
|
芯數×截面
（mm2） |
導體結構
根數/線徑 |
主線芯外徑
（mm） |
地線芯外徑
（mm） |
護套厚度
（mm） |
平均外徑
（mm） |
|
|
3*1.5+1*1
|
48/0.20
|
32/0.20
|
2.80
|
2.60
|
1.4
|
9.50
|
|
3*2+1*1.5
|
40/0.25
|
48/0.20
|
3.20
|
2.80
|
1.50
|
10.70
|
|
3*2.5*1*1.5
|
49/0.25
|
48/0.20
|
3.50
|
2.80
|
1.7
|
12.0
|
|
3*4+1*2.5
|
56/0.30
|
49/0.25
|
4.10
|
3.50
|
1.8
|
13.5
|
|
3*6+1*4
|
84/0.30
|
56/0.30
|
4.90
|
4.10
|
1.8
|
15.4
|
|
3*10+1*6
|
84/0.40
|
84/0.30
|
6.60
|
4.90
|
1.80
|
19.5
|
|
3*16+1*10
|
126/0.40
|
84/0.40
|
8.40
|
6.60
|
2.60
|
24.6
|
|
3*25+1*16
|
196/0.40
|
126/0.40
|
10.10
|
8.40
|
2.60
|
28.60
|
|
3*35+1*25
|
494/0.30
|
196/0.40
|
11.50
|
10.10
|
2.60
|
32.20
|
|
3*50+1*35
|
396/0.40
|
194/0.30
|
14.0
|
10.10
|
2.80
|
37.80
|
|
3*70+1*50
|
551/0.40
|
396/0.40
|
15.6
|
11.5
|
3.0
|
42.2
|
電纜交貨長度：允許根據雙方協議長度交貨； 長度計量誤差不超過±0.5%。
