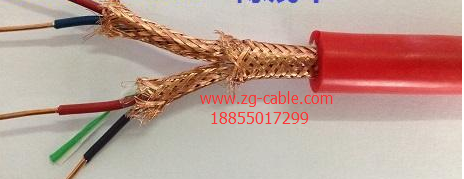

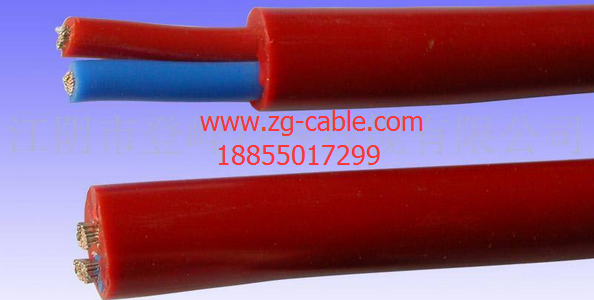

YGCP YGCP2硅橡膠J緣屏蔽電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：YGCP YGCP2硅橡膠J緣屏蔽電纜產品執行標準:企業標準,阻燃耐火特性試驗執行GB12666-90要求
三：硅橡膠電力電纜使用特性
1．交流額定電壓：U0/U 0.6/1KV
高工作溫度： 180℃
低環境溫度：固定敷設-60℃
2．電纜安裝敷設溫度應不低于-25℃。
3．電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：硅橡膠電力電纜基本型號及M稱
表1
|
型號
|
產品M稱
|
|
YGC
|
硅橡膠J緣硅橡膠護套電力電纜
|
|
YGCR
|
硅橡膠J緣硅橡膠護套移動用電力軟電纜
|
|
YGCP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽電力電纜
|
|
YGC22
|
硅橡膠J緣硅橡膠護套鋼帶鎧裝電力電纜
|
|
JGG
|
硅橡膠J緣硅橡膠護套安裝線
|
|
JGGR
|
硅橡膠J緣硅橡膠護套移動用安裝軟線
|
|
JGGP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽安裝線
|
|
JHXG
|
硅橡膠J緣電機引接線
|
五：代號M稱和含義
表2
|
代號
|
代號含義
|
|
Y
|
系列代號（移動軟電纜）
|
|
G
|
硅橡膠
|
|
C
|
重型
|
|
22
|
鋼帶鎧裝
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
|
J
|
電機引接線
|
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。
2．20℃時J緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
|
線芯*標稱截面（mm2）
|
導體結構
（根數*直徑）
（B/R）
mm
|
電纜大外徑
|
參考重量（kg/km）
|
||
|
YGCP
JGGF
|
YGCR
JGGFR
|
YGCR
JGGFR
|
YGC22
JGG22
|
||
|
1*1.5
|
19*0.32/48*0.20
|
3.2
|
3.5
|
27.5
|
?
|
|
1*2.5
|
19*0.41/51*0.25
|
3.7
|
3.9
|
38.6
|
?
|
|
1*4
|
19*0.52/82*0.25
|
4.6
|
5.2
|
55.5
|
?
|
|
1*6
|
19*0.65/123*0.25
|
5.6
|
6.5
|
77.7
|
?
|
|
1*10
|
48*0.52/204*0.25
|
7.2
|
7.8
|
132
|
?
|
|
1*16
|
75*0.52/323*0.25
|
8.2
|
9.0
|
188
|
?
|
|
1*25
|
108*0.52/513*0.25
|
10.2
|
11.0
|
312
|
?
|
|
1*35
|
108*0.65/722*0.25
|
112
|
12.0
|
408
|
?
|
|
1*50
|
10*2.52/1026*0.25
|
13.5
|
14.5
|
554
|
?
|
|
1*70
|
19*2.16/1406*0.25
|
16.5
|
17.5
|
762
|
?
|
|
1*95
|
19*2.52/486*0.50
|
19.0
|
20.5
|
1045
|
?
|
|
1*120
|
24*2.52/608*0.50
|
20.0
|
22.0
|
1281
|
?
|
|
1*150
|
30*2.52/760*0.50
|
21.0
|
24.2
|
1612
|
?
|
|
1*185
|
37*2.52/945*0.50
|
25.0
|
28.0
|
1981
|
?
|
|
2*2.5
|
7*0.68/51*0.25
|
10.5
|
11.2
|
158
|
272
|
|
2*4
|
19*0.52/82*0.25
|
12
|
13.2
|
210
|
347
|
|
2*6
|
19*0.65/123*0.25
|
14.0
|
15.3
|
263
|
407
|
|
2*10
|
7*1.37/204*0.25
|
17.8
|
18.9
|
394
|
562
|
|
2*16
|
7*1.70/323*0.25
|
20.0
|
21.2
|
540
|
724
|
|
2*25
|
7*2.15/513*0.25
|
23.0
|
24.5
|
794
|
828
|
|
2*35
|
7*2.52/722*0.25
|
25.7
|
26.3
|
1037
|
1037
|
|
2*50
|
10*2.52/1026*0.25
|
26.0
|
27.5
|
1236
|
1385
|
|
2*70
|
19*2.16/1406*0.25
|
27.0
|
28.9
|
1647
|
1792
|
|
2*95
|
19*2.52/486*0.50
|
32.0
|
33.9
|
2189
|
2654
|
|
2*120
|
24*2.52/608*0.50
|
45.0
|
48.0
|
2640
|
3180
|
|
2*150
|
30*2.52/760*0.50
|
52.0
|
57.0
|
3280
|
3920
|
|
2*185
|
37*2.52/945*0.50
|
60.0
|
65.0
|
4006
|
4768
|
|
3*1.5
|
7*0.52/48*0.20
|
9.7
|
10.7
|
150
|
291
|
|
3*2.5
|
7*0.68/51*0.25
|
11.7
|
12.2
|
196
|
342
|
|
3*4
|
19*0.52/82*0.25
|
12.6
|
13.5
|
274
|
444
|
|
3*6
|
19*0.65/123*0.25
|
14.8
|
16.2
|
350
|
531
|
|
3*10
|
7*1.37/204*0.25
|
20.0
|
22.0
|
539
|
737
|
|
3*16
|
7*1.70/323*0.25
|
22.0
|
24.5
|
740
|
972
|
|
3*25
|
7*2.15/513*0.25
|
25.3
|
27.0
|
1139
|
1372
|
|
3*35
|
7*2.52/722*0.25
|
28.0
|
31.5
|
1480
|
1729
|
|
3*50
|
10*2.52/1026*0.25
|
32.0
|
37.5
|
1900
|
2405
|
|
3*70
|
19*2.16/1406*0.25
|
41.0
|
50.0
|
4061
|
3087
|
|
3*95
|
19*2.52/486*0.50
|
45.0
|
55.0
|
997
|
4003
|
|
3*120
|
24*2.52/608*0.50
|
50.0
|
60.0
|
4060
|
4887
|
|
3*150
|
30*2.52/760*0.50
|
60.0
|
65.0
|
5197
|
2995
|
|
3*185
|
37*2.52/945*0.50
|
65.0
|
70.0
|
6279
|
7262
|
|
3*4+1*2.5
|
19*0.52/82*0.25
|
14.5
|
15.5
|
320
|
481
|
|
3*6+1*4
|
19*0.65/123*0.25
|
16.2
|
17.8
|
423
|
597
|
|
3*10+1*6
|
7*1.37/204*0.25
|
21.0
|
23.0
|
630
|
827
|
|
3*16+1*10
|
7*1.70/323*0.25
|
23.0
|
25.0
|
888
|
1255
|
|
3*25+1*16
|
7*2.15/513*0.25
|
27.0
|
29.0
|
1375
|
1578
|
|
3*35+1*16
|
7*2.52/722*0.25
|
32.3
|
35.0
|
1690
|
1927
|
|
3*50+1*25
|
10*2.52/1026*0.25
|
36.0
|
40.0
|
2175
|
2760
|
|
3*70+1*35
|
19*2.16/1406*0.25
|
40.0
|
44.0
|
2950
|
3546
|
|
3*95+1*50
|
19*2.52/486*0.50
|
46.0
|
52.0
|
3950
|
4670
|
|
3*120+1*70
|
24*2.52/608*0.50
|
51.0
|
55.0
|
4800
|
5745
|
|
3*150+1*70
|
30*2.52/760*0.50
|
56.0
|
60.0
|
5810
|
6862
|
|
3*185+1*95
|
37*2.52/945*0.50
|
66.0
|
70.0
|
7200
|
8394
|
|
4*4
|
19*0.52/82*0.25
|
14.2
|
16.2
|
352
|
515
|
|
4*6
|
19*0.65/123*0.25
|
17.1
|
19.0
|
450
|
629
|
|
4*10
|
7*1.37/204*0.25
|
22.1
|
24.0
|
672
|
881
|
|
4*16
|
7*1.70/323*0.25
|
24.5
|
26.5
|
952
|
1176
|
|
4*25
|
7*2.15/513*0.25
|
27.0
|
31.5
|
1476
|
1673
|
|
4*35
|
7*2.52/722*0.25
|
33.0
|
35.5
|
1876
|
2142
|
|
4*50
|
10*2.52/1026*0.25
|
39.0
|
41.0
|
2392
|
2982
|
|
4*70
|
19*2.16/1406*0.25
|
41.0
|
44.0
|
3300
|
3871
|
|
4*95
|
19*2.52/486*0.50
|
47.0
|
50.0
|
4300
|
5094
|
|
4*120
|
24*2.52/608*0.50
|
49.0
|
54.0
|
5380
|
6187
|
|
4*150
|
30*2.52/760*0.50
|
56.0
|
60.0
|
6750
|
7596
|
|
4*185
|
37*2.52/945*0.50
|
68.0
|
72.0
|
8190
|
9194
|
|
我公司銷售五芯等截面電纜和3+2結構電纜結構參數不在此表中。
|
|||||
