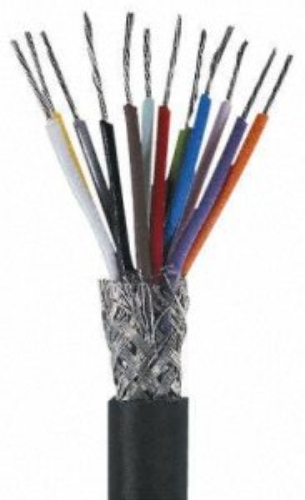

低煙無鹵屏蔽電纜WD-TYYC-12*0.5
型號：WD-TYYC-12*0.5
名稱：低煙無鹵屏蔽數據傳輸電纜
應用：
低煙無鹵屏蔽電纜WD-TYYC-12*0.5適用于計算機系統，電子控制設備，工業電子系統，數據傳輸系統等場合的數據及信號傳輸；適合干燥，潮濕及水油混合物的場合的固定安裝；適用于人員密集具有環保要求的場合。鍍錫銅絲編織屏蔽使線纜具有較強的抗電磁干擾能力，可根據客戶要求定制RS485竄口線。
低煙無鹵屏蔽電纜WD-TYYC-12*0.5產品結構：
導體：多股細絞成束裸銅絲，符合IEC 60288/VDE 0295，5類導體
絕緣：特殊無鹵混合料
芯線：芯線絞合成纜，芯線顏色符合VDE 0293,彩色或編碼芯線
屏蔽：鍍錫銅絲編織 編織密度≥85%
護套：特殊無鹵混合料 護套顏色：灰色
低煙無鹵屏蔽電纜WD-TYYC-12*0.5技術參數： 工作電壓：250V
測試電纜：0.14mm2 1200V >0.14 mm2 1500V
絕緣電阻：≥ 20 MΩ/km （20℃）
彎曲半徑：移動安裝 15D
固定安裝 6D 工作溫度：移動安裝 - 5 ～ +70℃
固定安裝 -30 ～ +70℃ 阻燃特性：符合VDE 0472-804部分B類測試標準和IEC 60332-1
|
芯數 |
導體截面 |
電纜外徑 |
參考重量 |
|
芯數 |
導體截面 |
電纜外徑 |
參考重量 |
|
2 |
0.14 |
4.5 |
40.1 |
2 |
0.25 |
4.5 |
46.1 |
|
|
3 |
4.6 |
47.1 |
3 |
4.7 |
54.8 |
|||
|
4 |
4.9 |
55.9 |
4 |
5.1 |
65.6 |
|||
|
5 |
5.2 |
65.3 |
5 |
5.5 |
77.2 |
|||
|
6 |
5.6 |
75.2 |
6 |
6.0 |
89.2 |
|||
|
7 |
5.6 |
79.7 |
7 |
6.0 |
95.1 |
|||
|
8 |
6.0 |
89.8 |
8 |
6.4 |
107.4 |
|||
|
9 |
6.5 |
102.1 |
9 |
7.0 |
122.2 |
|||
|
10 |
6.7 |
112.6 |
10 |
7.4 |
135.1 |
|||
|
12 |
6.9 |
124.8 |
12 |
7.6 |
150.6 |
|||
|
14 |
7.1 |
139.2 |
14 |
8.0 |
168.8 |
|||
|
16 |
7.6 |
154.4 |
16 |
8.4 |
187.8 |
|||
|
18 |
7.9 |
170.2 |
18 |
8.9 |
207.4 |
|||
|
20 |
8.1 |
182.7 |
20 |
9.1 |
223.3 |
|||
|
21 |
8.3 |
190.6 |
21 |
9.3 |
233.2 |
|||
|
24 |
9.2 |
221.1 |
24 |
10.3 |
270.7 |
|||
|
25 |
9.4 |
229.5 |
25 |
10.5 |
281.1 |
|||
|
27 |
9.4 |
238.4 |
27 |
10.5 |
292.9 |
|||
|
30 |
9.7 |
258.6 |
30 |
10.9 |
318.4 |
|||
|
32 |
10.1 |
275.1 |
32 |
11.3 |
339.0 |
|||
|
36 |
10.5 |
301.1 |
36 |
11.7 |
372.1 |
|
芯數 |
導體截面 |
電纜外徑 |
參考重量 |
|
芯數 |
導體截面 |
電纜外徑 |
參考重量 |
|
2 |
0.34 |
4.8 |
50.5 |
2 |
0.5 |
5.6 |
58.0 |
|
|
3 |
5.0 |
60.6 |
3 |
5.9 |
70.5 |
|||
|
4 |
5.4 |
72.9 |
4 |
6.4 |
85.6 |
|||
|
5 |
5.9 |
86.0 |
5 |
7.0 |
101.5 |
|||
|
6 |
6.3 |
99.7 |
6 |
7.6 |
118.0 |
|||
|
7 |
6.3 |
106.8 |
7 |
7.6 |
127.1 |
|||
|
8 |
6.7 |
120.7 |
8 |
8.1 |
144.0 |
|||
|
9 |
7.4 |
137.4 |
9 |
9.0 |
164.0 |
|||
|
10 |
7.9 |
152.0 |
10 |
9.6 |
181.7 |
|||
|
12 |
8.1 |
170.1 |
12 |
9.9 |
204.4 |
|||
|
14 |
8.6 |
191.1 |
14 |
10.4 |
230.5 |
|||
|
16 |
9.0 |
213.1 |
16 |
11.0 |
257.6 |
|||
|
18 |
9.5 |
235.7 |
18 |
11.6 |
285.5 |
|||
|
20 |
9.7 |
254.2 |
20 |
11.9 |
308.8 |
|||
|
21 |
9.9 |
265.6 |
21 |
12.2 |
322.8 |
|||
|
24 |
11.0 |
308.3 |
24 |
13.6 |
374.7 |
|||
|
25 |
11.3 |
320.3 |
25 |
13.9 |
389.5 |
|||
|
27 |
11.3 |
334.4 |
27 |
13.9 |
407.7 |
|||
|
30 |
11.7 |
364.1 |
30 |
14.4 |
444.7 |
|||
|
32 |
12.1 |
387.8 |
32 |
15.0 |
474.0 |
|||
|
36 |
12.6 |
426.4 |
36 |
15.6 |
522.2 |
|
芯數 |
導體截面 |
電纜外徑 |
參考重量 |
|
芯數 |
導體截面 |
電纜外徑 |
參考重量 |
|
2 |
0.75 |
6.1 |
68.3 |
2 |
1.0 |
6.5 |
77.8 |
|
|
3 |
6.4 |
84.2 |
3 |
6.9 |
97.0 |
|||
|
4 |
7.0 |
103.0 |
4 |
7.5 |
119.4 |
|||
|
5 |
7.7 |
122.8 |
5 |
8.2 |
142.9 |
|||
|
6 |
8.3 |
143.4 |
2 |
1.5 |
8.1 |
101.6 |
||
|
7 |
8.3 |
155.5 |
3 |
8.6 |
128.6 |
|||
|
8 |
9.0 |
176.5 |
4 |
9.4 |
159.6 |
|||
|
9 |
9.9 |
201.1 |
注：以上規格為常用型，可根據用戶要求定制特殊 |
|||||
|
10 |
10.6 |
223.0 |
||||||
|
12 |
10.9 |
252.4 |
||||||
|
14 |
11.5 |
285.6 |
||||||
|
16 |
12.1 |
320.0 |
||||||
|
18 |
12.8 |
355.3 |
||||||
|
20 |
13.2 |
385.4 |
||||||
|
21 |
13.5 |
403.1 |
||||||
|
24 |
15.1 |
467.9 |
||||||
|
25 |
15.4 |
486.6 |
||||||
|
27 |
15.4 |
510.7 |
||||||
|
30 |
16.0 |
558.3 |
||||||
|
32 |
16.6 |
595.2 |
||||||
|
36 |
17.3 |
657.4 |
||||||
