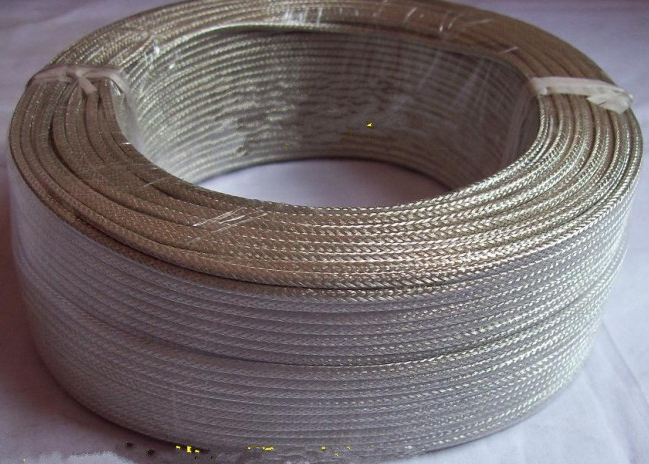

耐高溫補償導線BC-HF4P-2*2.5

一、概述

耐高溫補償導線BC-HF4P-2*2.5具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。

本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。

二、耐高溫補償導線BC-HF4P-2*2.5產品標準

1、產品執行標準：GB/T4989-94(等效采用IEC584-3標準)

2、額定溫度：-60℃～+350℃

3、屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲

4、絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維

5、導體***高工作溫度：

耐熱級：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡膠180℃

普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃、低煙無鹵阻燃聚烯烴70℃、交聯型90℃和125℃

三、型號分度和絕緣著色

型號	分度號	配用熱電偶	補償導線合金絲		絕緣層著色
			正極	負極	正極	負極
BC	B	鉑銠30-鉑銠6	銅	銅		灰
SC	S	鉑銠10-鉑	SPC( 銅 )	SNC( 銅鎳0.6)	紅	綠
RC	R	鉑銠13-鉑	RPC( 銅 )	RNC( 銅鎳0.6)	紅	綠
KCA	K	鎳鉻-鎳硅	KPCA( 鐵 )	KNCA( 銅鎳 2)	紅	藍
KCB			KPCB( 銅 )	KNCB( 銅鎳 4)	紅	藍
KX			KPX( 鎳鉻 10)	KNX( 鎳硅 3)	紅	黑
NC	N	鎳鉻硅-鎳硅	NPC( 鐵 )	NNC( 銅鎳 18)	紅	灰
NX			NPX( 鎳鉻 14 硅)	NNX( 鎳硅 4)	紅	灰
EX	E	鎳硅-鎳硅	EPX( 鎳鉻 10)	ENX( 銅鎳 45)	紅	棕
JX	J	鐵-銅鎳	JPX( 鐵 )	JNX( 銅鎳 45)	紅	紫
TX	T	銅-銅鎳	TPX( 銅 )	TNX( 銅鎳 45)	紅	白
WC3/25	WRe3-WRe25	鎢-鎢25	WPC3/25	WNC3/25	紅	黃
WC5/26	WRe5-WRe26	鎢錸5-鎢錸26	WPC5/26	WNC5/26	紅	橙

四、使用分類及護層顏色

使用分類		精度等級及標志		護層著色
		普通級	精密級	普通級	精密級
一般用	G	B	A	黑色	灰色
耐熱用	H	B	A	黑色	黃色
